電纜保護管廠家帶你瞭解電纜保護管在城鎮配電網中的選擇與應用

随著電力事業的不斷發展，電纜在縣級電網建設和改造中得到大規模推廣和應用。電纜線路的敷設通常有三種方法：一是直埋敷設，二是電纜隧道敷設，三是穿管敷設。直埋敷設的特點是散熱好，施工簡便，投資少，但檢修不方便，易腐蝕和發生外界機械損傷;電纜隧道敷設雖然方便，但占用地下空間大、造價高;而採用穿管線敷設，施工簡單，投資省，檢修方便，可提前預埋，可避免地下其它管線對電纜本身的影響。電纜保護管在電網建設和改造工程中的使用量與日俱增
，但電纜保護管種類很多，性能各異。因此對電纜保護管進行正確的技術分析和合理的選擇尤爲重要。

2電纜保護管的種類

電纜保護管的種類主要有這樣幾類：有機高分子材料電纜保護管，如PE碳素波紋管，PVC管等。金屬材料類電纜保護管，如塗塑鋼管、鍍鋅鋼管等。樹脂基纖維增強複合材料類電纜保護管
，如玻璃鋼管等。水泥基纖維增強複合材料類電纜保護管，如低磨擦纖維水泥管、維綸水泥管等。

2.1 PE碳素波紋管

PE碳素波紋管是以高密度聚乙烯和改性碳素爲主要材料，採用撤出成型工藝生産的螺紋管材，具有較好的強度和耐老化、可彎曲、無接縫、防水性好等特點，與聚乙烯其它管材相比，有較好的強度和耐老化、耐腐蝕性能，有較小的密度，一般小於1.0 g/c。

優點：柔韌性：可彎曲自如地繞過障礙物，便於施工。由於重量較輕且有波紋狀結構。使碳素波紋管可以做成任意長度，在兩工作井之間能做到無接縫，有良好的防水性能。

壽命長：強度高、耐腐蝕、耐酸堿。

方便實用
：質地輕、搬運方便，内有鋼絲引線，單根長度長
、接口少，施工期短，綜合成本低。

用途廣
：城網改造、高低壓電纜埋地護線、電信電纜、高速公路、變電站、水利工程等
。

缺點：碳素波紋管具有較高的熱膨脹系數，一般是混凝土膨脹系數的10倍左右，按100 m計算，當管内溫度升高40 ℃時，自由狀态的碳素波紋管可伸長0.00015×100×40 = 0.6 m。碳素波紋管的熱變形溫度一般在60～80℃，耐熱溫度較低，在較高的工作溫度條件下承壓荷載低，容易老化。碳素波紋管的氧指數較低，對電纜的防水不利。另外，碳素波紋管的熱阻系數較高
，電纜運行時産生的熱量不容易散發出去，對提高電纜的載流量不利。

2.2PVC管

優點：PVC管是以聚氯乙烯爲主要原料，並填加各種不同的填料改性而成的擠出成型管材，從管材結構上分爲雙壁波紋及普通管。PVC管外觀光滑，内壁磨擦系數小，穿管敷設時不損傷電纜，並具有重量輕、強度高、便於運輸、投資省、施工方便，應用行業廣等特點。

缺點：PVC管的熱變形溫度在75～85 ℃，其耐熱性能随填料的增加而提高，但卻可以緩慢燃燒，防火性能較差。現有氯化聚氯乙烯PVC-C套管的氧氣指數可以達到40，PVC管的線膨脹系數爲 0.00008 K-1，包封混凝土的熱阻系數較高，電纜運行時産生的熱量不容易散發出去，對提高電纜的載流量不利。

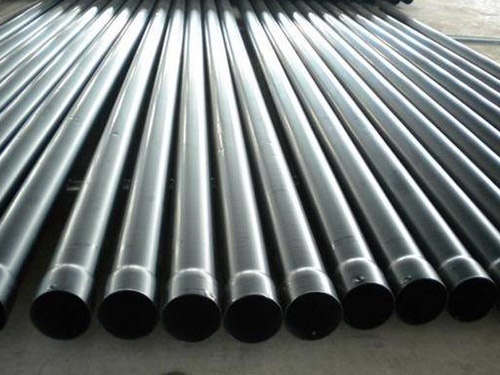

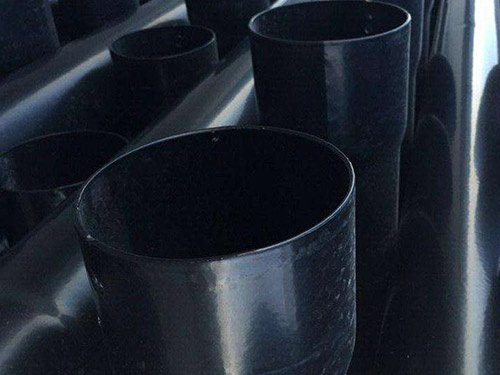

2.3塗塑鋼管

優點：塗塑鋼管是由普通鋼管塗塑制成的新型管材，具有鋼管所具備的優良機械性能和良好的耐熱、防火和散熱性能，克服瞭鋼管不耐腐蝕的缺點。塗塑鋼管造價較高，比較适合淺土過路埋設、超重荷載等特殊要求的情況下使用。

缺點：塗塑鋼管同鋼管一樣不能用作單芯電纜的穿管，以避免在大負荷電流時，使塗塑鋼管壁感應較大的零序電流而嚴重發熱危及電纜絕緣。

2.4玻璃鋼管

優點：玻璃鋼管是以中堿纖維無撚粗紗布和不飽和聚酯樹脂爲主要成分組成的有機化合物，通過纏繞在芯模上層疊成所需厚度，固化後脫模而得到的制品。具有強度高、耐腐蝕、耐老化的特點，以及絕緣性能好、遇火不燃燒、耐熱性好、使用壽命長等優點。管子的内壁光滑，穿纜時不會刮傷電纜，本體重量較輕，安裝施工簡捷方便，一人即可搬動，能大大縮短施工周期，降低安裝造價。另外，管子還具有一定的耐水性，可以在潮濕或長期在水中敷設。而普通的無機複合材料不耐水，隻能在幹燥條件下敷設。

缺點：玻璃鋼管的性能取決於使用的原材料，如果原材料選擇合适，高質量的玻璃纖維電纜管具有有機材料和無機材料的一切優點，如果原材料選擇不合适，採用高堿玻璃纖維則同時具有有機材料和無機材料的一切缺點，化學性能和力學穩定性差，老化速度非常快，用於電纜敷設，将給工程質量留下大隐患。

2.5低磨擦纖維水泥管

優點：低磨擦纖維水泥管採用無機水硬性水泥材料爲基材，用抄取工藝加壓卷制，並在管子内壁表面塗覆一層薄膜層而成的一種保護管。它是一種耐熱、防火材料。該産品在溫度300 ℃下結構不破壞，不存在軟化、收縮、變形方面的情況，具有良好的散熱性、耐腐蝕性和耐久性，其散熱效果接近於直埋地下的散熱效果。由於管子的主要成分是水泥，水泥和纖維混合凝結後形成堅硬的水泥石，埋在地下地壤中散熱效果好，不受自然風化的侵蝕，适用於酸、堿、鹽、有機物等各類環境中敷設。管子具有較高的強度和較低的價格，适用於包封、直埋、過路等多種施工方式，施工比較簡單、方便。低磨擦纖維水泥管具有較好的剛性，管子間的連接方便，敷設的管路平直，内壁磨擦系數小，有利於電纜穿管通暢並免受外力的破壞。

缺點：由於低磨擦纖維水泥管是一種剛性材料，抗張強度明顯低於抗壓強度，且重量較重，運輸裝卸不方便。
