電纜保護管的設計原則

1、電纜保護管内壁應光滑無毛刺，應滿足機械強度和耐久性要求，且應符合下列規定
：

1）、採用穿管方式控制對控制電纜的電氣幹擾時，應採用鋼管；

2）、交流單芯電纜以單根穿管時，不得採用未分隔磁路的鋼管

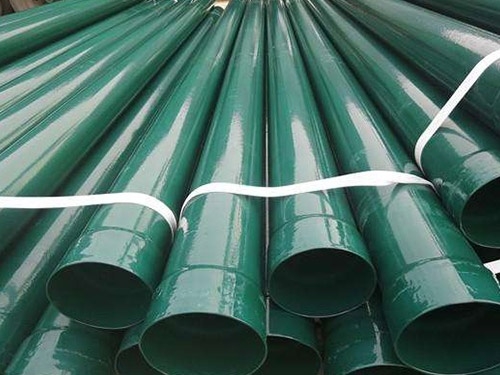

。熱浸塑鋼管

2、暴露在空氣中的電纜保護管應符合下列規定：

1）、防火或機械性要求高的場所宜採用鋼管，並應採取塗漆、鍍鋅或包塑等适合環境耐久要求的防腐處理；N-HAP電力穿線管

2）、需要滿足工程條件自熄性要求時，可採用阻燃型塑料管。部分埋入混凝土中等有耐沖擊的使用場所，塑料管應具備相應承壓能力，且宜採用可撓性的塑料管。

3、保護管管徑與穿過電纜數量選擇應符合下列規定：

1）、每管宜隻穿1根電纜
。除發電廠、變電站等重要性場所外
，對一台電動機所有回路或同一設備的低壓電動機所有回路，可在每管合穿不多於3根電力電纜或多根控制電纜；

2）、管的内徑不宜小於電纜外徑或多根電纜包絡外徑的1．5倍，排管的管孔内徑不宜小於75mm。10kV及以上電纜敷設的保護管内徑不宜小於150mm。

4、3根以上絕緣導線穿同一導管時導線的總截面積（包括外護層）不應大於管内淨面積的40%，2根絕緣導線穿同一導管時管内徑不應小於2根導線直徑之和的1.35倍。

5、有酸堿鹽腐蝕介質的環境應採用氧指數大於27的阻燃中型塑料導管，但在高溫和易受機械損傷的場所不宜採用明敷。

6、電纜保護管使用壽命不應小於40年。
