一、設計依據
GB50217-2018電力工程電纜設計标準
GB51348-2019民用建築電氣設計标準
GB/T20041.1-2015電氣安裝用導管系統 一部分：通用要求
GB/T3091-2015低壓流體輸送用焊接鋼管
DL/T802電力電纜用導管技術條件
JGJ232-2011礦物絕緣電纜敷設技術規程
YB/T5305-2020線纜套管用焊接鋼管
Q/GDW11381-2015電纜保護管選型技術原則和檢測技術規範
工業與民用供配電設計手冊（第四版）
二、術語
氯化聚氯乙烯塑料電纜導管（CPVC）
硬聚氯乙烯塑料電纜導管（PVC）
硬聚氯乙烯塑料管（UPVC）
改性聚丙烯管（MPP）
熱浸塑鋼管（N-HAP）
碳素螺紋管（CFRP）

三、設計原則
1、電纜保護管内壁應光滑無毛刺，應滿足機械強度和耐久性要求，且應符合下列規定：
    1）、採用穿管方式抑制對控制電纜的電氣幹擾時
，應採用鋼管；
    2）、交流單芯電纜以單根穿管時，不得採用未分隔磁路的鋼管。
2、暴露在空氣中的電纜保護管應符合下列規定：

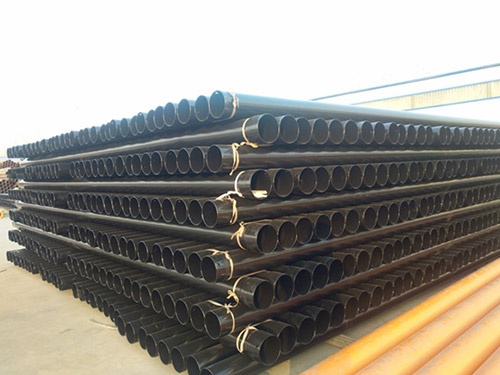

    1）、防火或機械性要求高的場所宜採用鋼管，並應採取塗漆、鍍鋅或包塑等适合環境耐久要求的防腐處理；熱浸塑鋼管

    2）、需要滿足工程條件自熄性要求時，可採用阻燃型塑料管。部分埋入混凝土中等有耐沖擊的使用場所，塑料管應具備相應承壓能力，且宜採用可撓性的塑料管。
3、保護管管徑與穿過電纜數量選擇應符合下列規定：
    1）、每管宜隻穿1根電纜
。除發電廠、變電站等重要性場所外，對一台電動機所有回路或同一設備的低壓電動機所有回路，可在每管合穿不多於3根電力電纜或多根控制電纜；
    2）、管的内徑不宜小於電纜外徑或多根電纜包絡外徑的1．5倍，排管的管孔内徑不宜小於75mm。電纜保護管10kV及以上電纜敷設的保護管内徑不宜小於150mm。
4、3根以上絕緣導線穿同一導管時導線的總截面積（包括外護層）不應大於管内淨面積的40%，2根絕緣導線穿同一導管時管内徑不應小於2根導線直徑之和的1.35倍。
5、有酸堿鹽腐蝕介質的環境應採用氧指數大於27的阻燃中型塑料導管，但在高溫和易受機械損傷的場所不宜採用明敷。
6、電纜保護管使用壽命不應小於40年。
四、保護管技術要求
1、保護管的公稱長度以有效長度表示
，爲插口端部到承口底部的距離，公稱長度偏差爲有效長度的（0~+0.5）%。
2、保護管的彎曲度應符合下列規定：
  1）、熱浸塑/熱鍍鋅鋼管：彎曲度不應大於有效長度的0.25%；
  2）、PVC管：公稱直徑d≤150mm時彎曲度不應大於有效長度的1.0%，d>150mm時，彎曲度不應大於有效長度的0.5%。MPP管：彎曲度不應大於有效長度的1.0%。
3、保護管長度宜選用4.5、6、9米規格。
五、保護管連接技術要求
1、聚氯乙烯PVC管、熱浸塑鋼管一般採用承插式連接，一端擴口，另一端内側倒角，手感應光滑。承口的最小深度應符合要求。
2、改性聚丙烯實壁管MPP應採用熔接方式連接。
3、當鋼管採用焊接方式連接時，應将焊縫打磨平整，並在内外側進行塗刷防鏽漆處理。N-HAP電力穿線管

4、採(cǎi)用承插式或套管連接的保護管，其接頭均應用橡膠彈(dàn)性密封圈密封連接，橡膠密封圈的性能應符合GB/T 21873-2008的要求
。
